Instalacja odazotowania spalin SCR – Vesuvius Skawina

Inwestycja polegała na zaprojektowaniu instalacji odazotowania spalin metodą SCR (Selective Catalytic Reduction) dla zakładu Vesuvius Poland w Skawinie – producenta materiałów ogniotrwałych dla przemysłu stalowniczego. Celem inwestycji była redukcja emisji tlenków azotu (NOx) z linii produkcyjnej zakładu, zgodnie z wymaganiami środowiskowymi.

Projekt został zrealizowany w układzie wielopodmiotowym: inwestorem była firma Vesuvius Poland Sp. z o.o., generalnym wykonawcą SBB Energy S.A., a generalnym projektantem Studio Architektury Arkadiusz Koliński. W naszym zakresie znalazła się branża konstrukcyjno-budowlana – konstrukcje wsporcze dla kluczowych elementów instalacji SCR oraz fundamenty pod nowe obiekty. Same kanały spalin i komin zostały zaprojektowane przez innych członków zespołu projektowego.

Zakres opracowanej dokumentacji

W naszym zakresie znalazły się:

• konstrukcja wsporcza reaktora SCR – stalowa konstrukcja podporowa dla głównego reaktora instalacji odazotowania, projektowana z uwzględnieniem obciążeń pionowych pochodzących od urządzenia, obciążeń wiatrem oraz oddziaływań temperaturowych

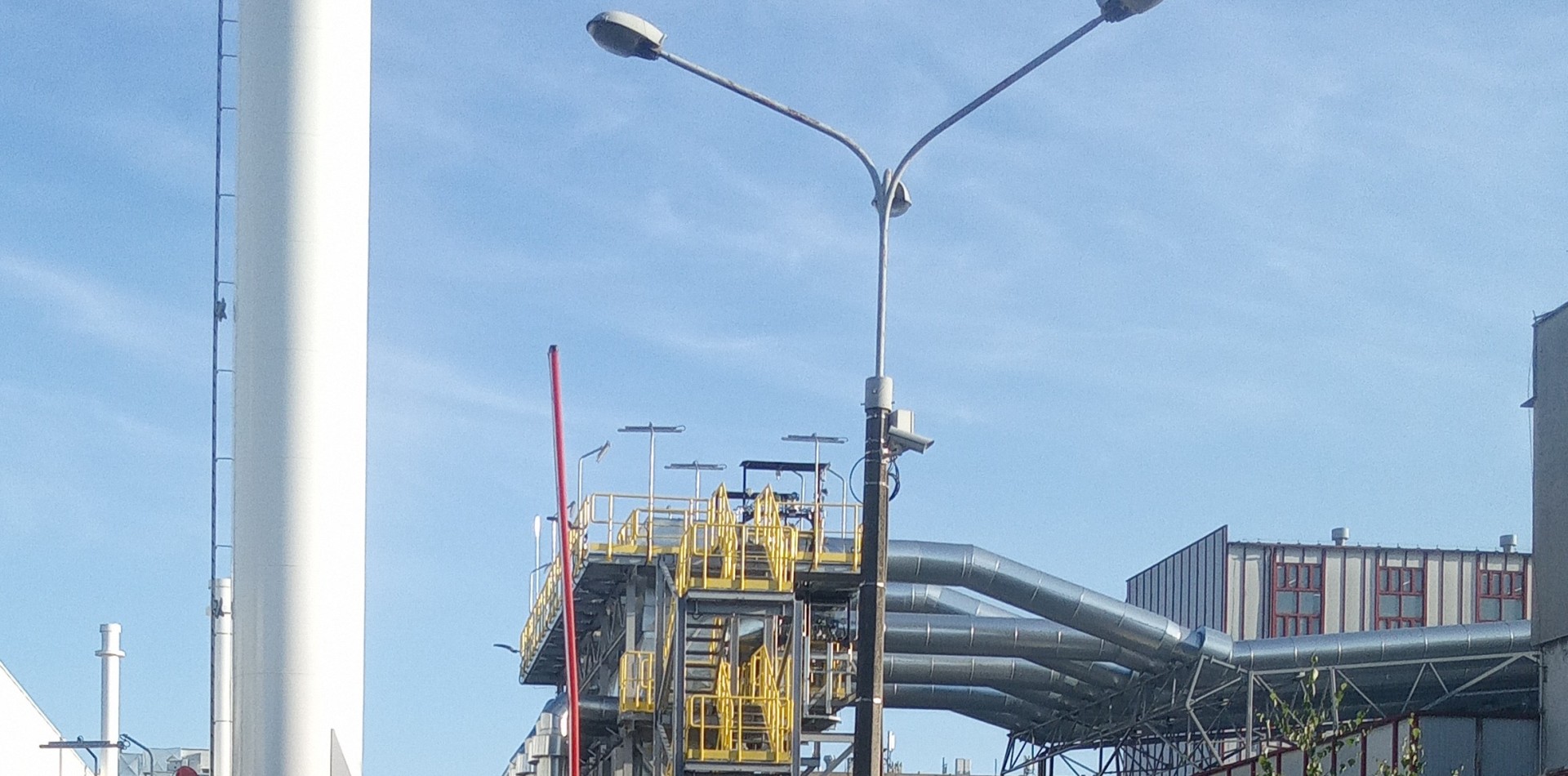

• konstrukcja klatki schodowej – stalowa wieża komunikacyjna zapewniająca dostęp serwisowy do urządzeń instalacji

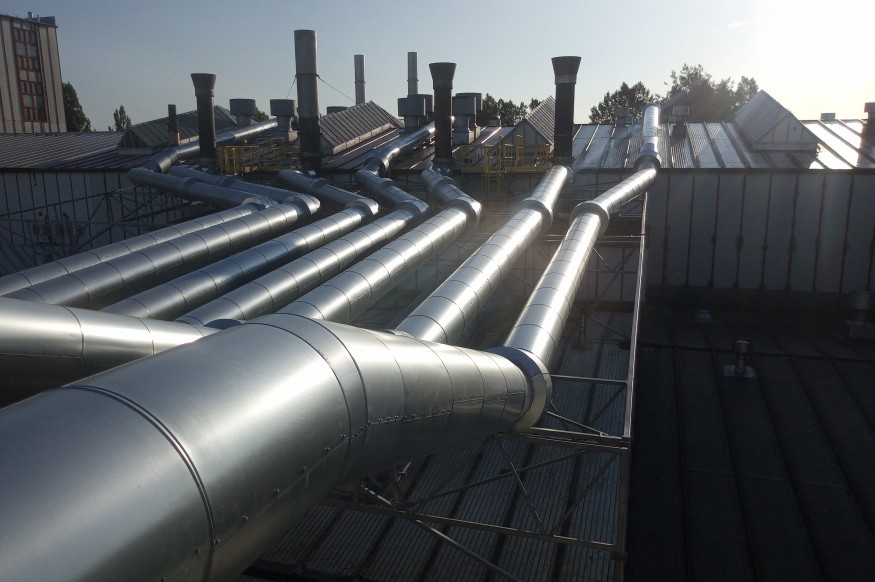

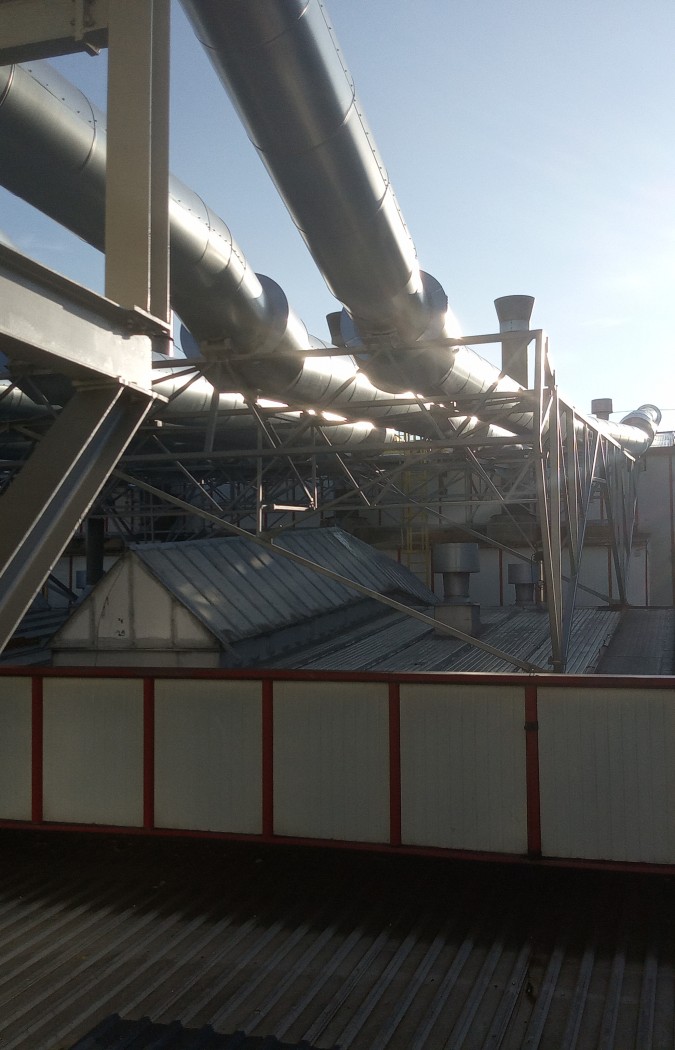

• konstrukcja podparcia kolektora spalin – stalowa konstrukcja nośna dla rurociągów transportujących spaliny między elementami instalacji
• konstrukcja wiaty – stalowa konstrukcja zadaszenia chroniąca elementy układu przed warunkami atmosferycznymi
• fundamenty dla wszystkich nowo projektowanych konstrukcji
• ekspertyza techniczna istniejącego budynku produkcyjnego – ocena nośności konstrukcji nośnej pod oddziaływania pochodzące od nowo wprowadzanych elementów wyposażenia oraz integracji nowych konstrukcji z istniejącą infrastrukturą obiektu

Opracowanie obejmowało projekt techniczny oraz projekty warsztatowe stalowych konstrukcji wsporczych. Konstrukcje zaprojektowano z profili walcowanych na gorąco (HE, IPE, UPN, kątowniki, profile zamknięte SHS) zgodnie z Eurokodami: PN-EN 1991 (oddziaływania), PN-EN 1992 (konstrukcje żelbetowe), PN-EN 1993 (konstrukcje stalowe) oraz PN-EN 1997 (geotechnika).

Wyzwanie inżynierskie

Charakter inwestycji wymagał precyzyjnej koordynacji projektu konstrukcji nośnej z dokumentacją technologiczną dostarczoną przez innych członków zespołu projektowego oraz integracji nowych konstrukcji z istniejącym budynkiem produkcyjnym. Konstrukcja wsporcza reaktora SCR oraz klatki schodowej osiągają wysokość rzędu 12 m, co wymagało szczegółowej analizy obciążenia wiatrem oraz weryfikacji stateczności globalnej układu. Ekspertyza istniejącego budynku obejmowała ocenę zdolności do przenoszenia dodatkowych obciążeń pochodzących z nowych instalacji – zarówno na poziomie konstrukcji nośnej, jak i fundamentów.
