Projekt technologii montażu modernizacji kotłów K1 i K2 – EC Pątnów

Inwestycja polegała na modernizacji kotłów energetycznych K1 i K2 w Elektrowni Pątnów eksploatowanej przez ZE PAK S.A. Generalnym wykonawcą inwestycji była firma REMAK-Rozruch S.A. – od listopada 2014 r. funkcjonująca pod nazwą SBB Energy S.A. Naszym zadaniem nie była sama modernizacja konstrukcji kotłów – tę opracowano osobno – lecz kompleksowy projekt technologii montażu, czyli dokumentacja, w oparciu o którą ekipy wykonawcze przeprowadziły fizyczną wymianę kluczowych elementów kotła w warunkach postoju remontowego.

Modernizacja kotłów energetycznych takiej skali to operacja wymagająca precyzyjnego rozplanowania wszystkich prac demontażowych i montażowych – w przestrzeni zamkniętej komory kotła oraz na konstrukcji nośnej, na wysokościach przekraczających 38 m. Każdy etap prac musi mieć zaprojektowaną technologię wykonania, oprzyrządowanie, ścieżkę transportową i analizę obciążeń.

Zakres opracowanej dokumentacji

Poniższy zakres dokumentacji powstał dla kotła K2 (analogiczny zakres opracowano dla kotła K1):

• instrukcja demontażu przegrzewaczy – sekwencja prac, technika rozcinania i transportu poszczególnych modułów, oprzyrządowanie tymczasowe
• konstrukcja pomostu roboczego na poziomie +28 m wewnątrz komory kotła – pomost zawieszony na linach, umożliwiający pracownikom dostęp do wewnętrznych powierzchni komory podczas prac demontażowych i montażowych

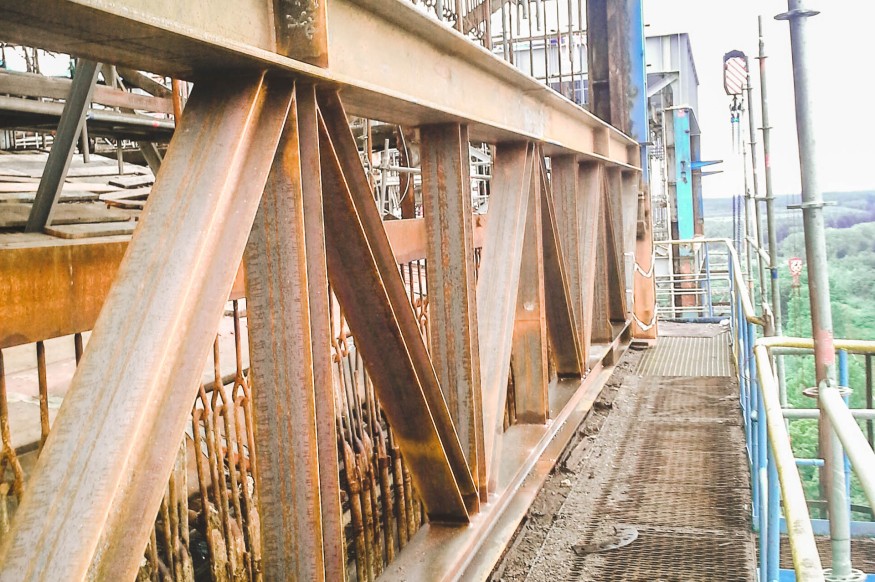

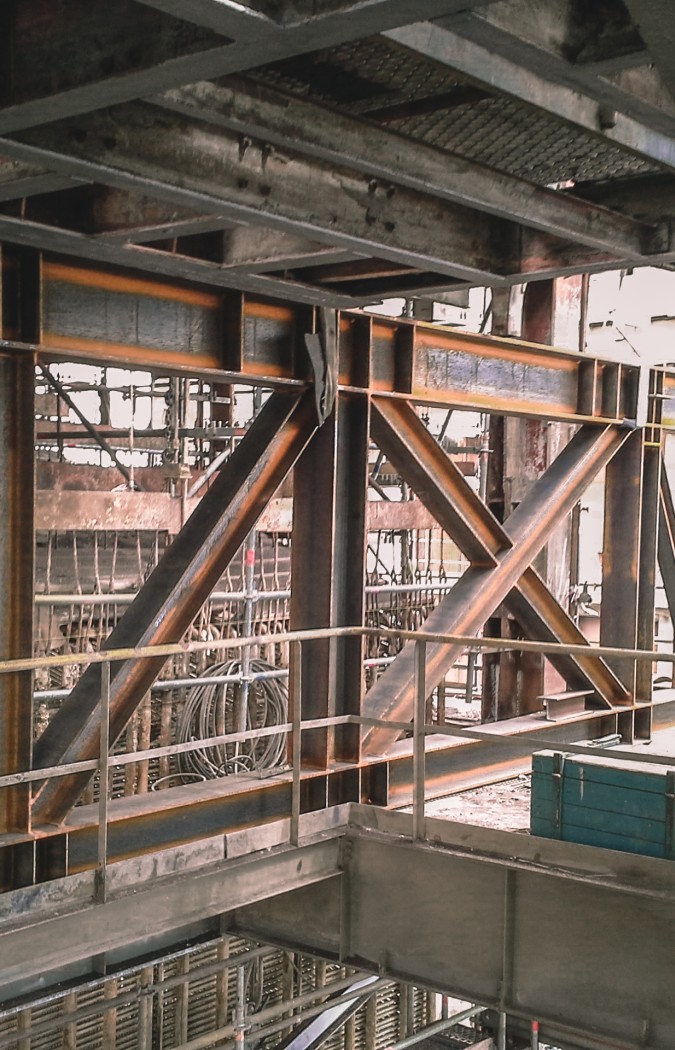

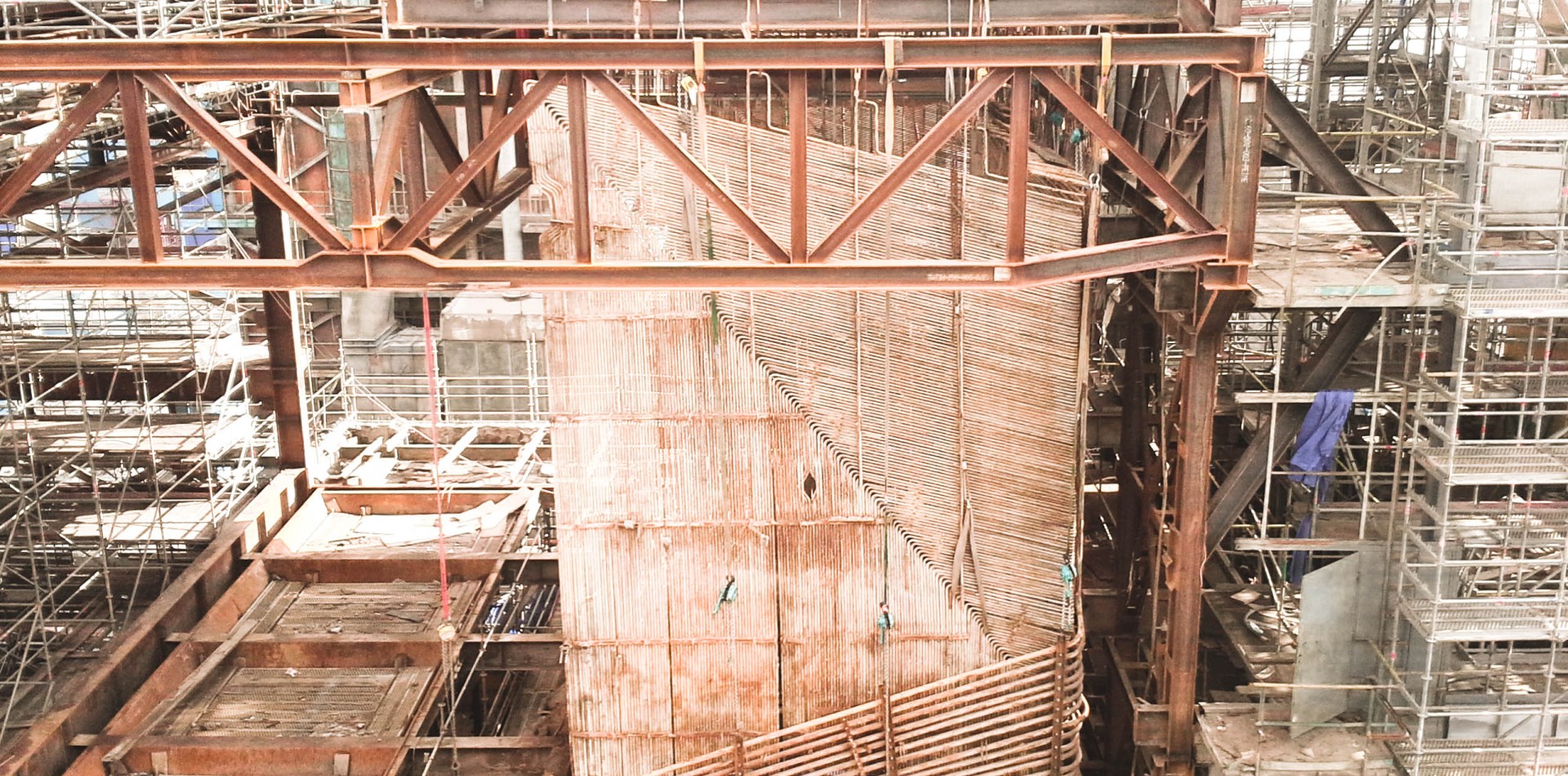

• technologia wymiany belek i słupów konstrukcji nośnej od poziomu +38 m – sekwencja, oprzyrządowanie, tymczasowe podparcia, kontrola stateczności konstrukcji w trakcie prac
• technologia wymiany belek na poziomie +38 m – wymiana elementów poziomych konstrukcji nośnej
• technologia montażu przegrzewacza grodziowego – sekwencja wprowadzenia nowego elementu do komory kotła i jego integracji z istniejącą instalacją

Wyzwanie inżynierskie

Charakter prac wymagał szczególnej uwagi na trzech aspektach:

• bezpieczeństwie pracy na wysokości – w tym wewnątrz komory kotła, na pomoście wiszącym na linach
• kontroli stateczności konstrukcji nośnej w trakcie etapowej wymiany jej elementów na poziomach przekraczających 38 m
• dyscyplinie harmonogramowej – prace prowadzone w wąskim oknie postoju remontowego bloku, ograniczonego względami eksploatacyjnymi elektrowni
