Elewator kubełkowy do silosu homogenizacyjnego nr 2 – Cementownia Nowiny (Dyckerhoff)
Po pozytywnym odbiorze pierwszej realizacji z 2018 r., obejmującej zabudowę elewatora kubełkowego BEUMER do silosu homogenizacyjnego nr 1, inwestor Dyckerhoff Polska – Cementownia Nowiny powierzył nam analogiczny projekt dla drugiego silosu z tej samej baterii. Druga realizacja została wykonana w lustrzanym odbiciu względem pierwszej – układ silosów, geometria fundamentów, system trzech podpór bocznych oraz wiata zadaszenia powtarzają sprawdzone rozwiązanie z 2018 r., dostosowane do osobliwości lokalizacji drugiego silosu.
Projekt zrealizowaliśmy w tym samym układzie kompetencyjnym: główny projektant i technolog – BMH Projekt, branża konstrukcyjno-budowlana – nasz zakres.
Zakres opracowanej dokumentacji
W naszym zakresie znalazły się analogiczne elementy konstrukcyjne jak w pierwszej realizacji:
- fundamenty żelbetowe F-1 (pod elewator) oraz F-2 i F-3 (pod słupy wiaty)

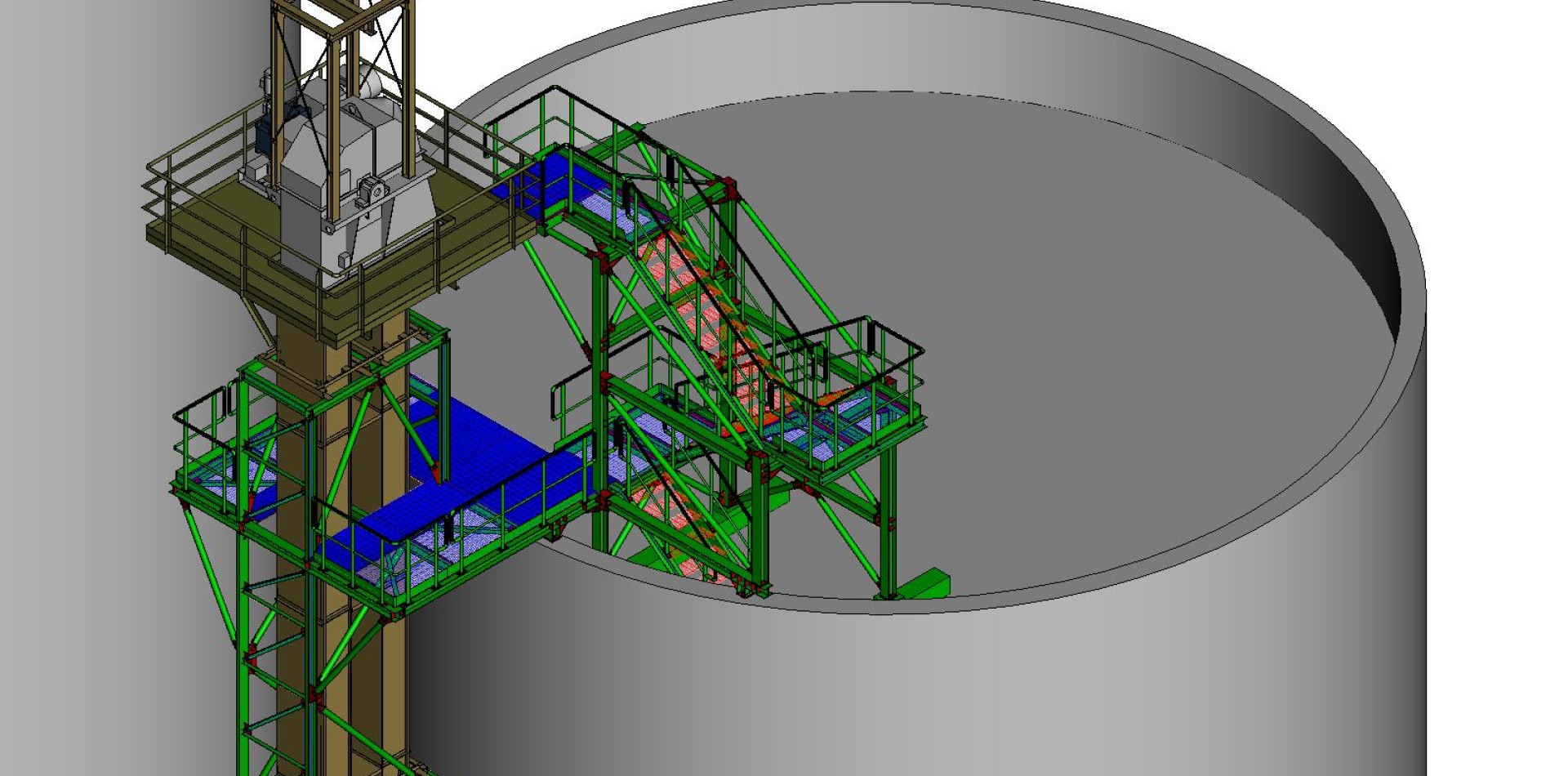

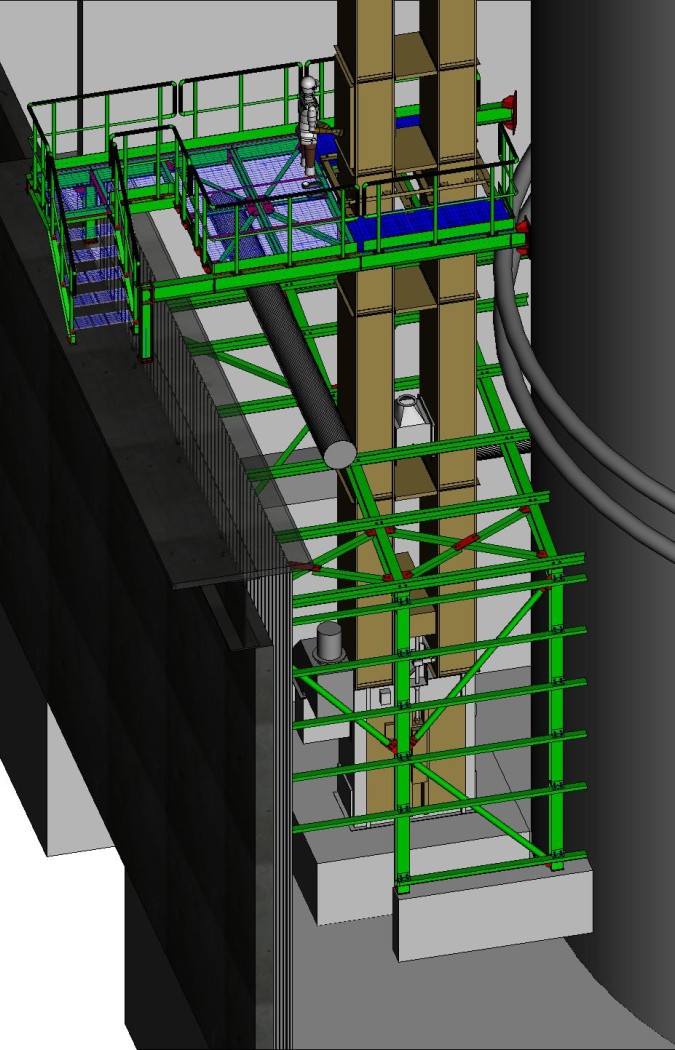

- trzy stalowe konstrukcje wsporcze Az-100, Bz-200 i Cz-300 rozmieszczone na różnych wysokościach trzonu elewatora (od +9,2 m do +66,05 m), z pomostami obsługowymi, klatką schodową i komunikacją serwisową
- stalowa wiata Dz-400 chroniąca dolną podstawę elewatora
Konstrukcje stalowe wykonano w klasie wykonania EXC3 zgodnie z PN-EN 1090-2.
Powtarzalność rozwiązania, indywidualna analiza obciążeń
Mimo że rozwiązanie konstrukcyjne stanowi lustrzane odbicie projektu z 2018 r., lokalizacja drugiego silosu względem pierwszego oraz względem przyległej zabudowy generowała nieco inne warunki obciążenia wiatrem – po zabudowie elewatora przy silosie nr 1 zmieniła się aerodynamika otoczenia. Dla drugiej realizacji przeprowadziliśmy ponownie analizę CFD w narzędziu Easy CFD, dostosowaną do zaktualizowanej geometrii zabudowy. Pozwoliło to potwierdzić, że założenia konstrukcyjne pozostają poprawne również w nowym układzie zabudowy, a w wybranych punktach – odpowiednio dostosować wymiarowanie elementów.
Sukcesywna realizacja dwóch analogicznych zadań dla tego samego klienta w odstępie dwóch lat potwierdza zarówno trwałość relacji z Cementownią Nowiny, jak i powtarzalność sprawdzonej metodologii projektowania konstrukcji wsporczych dla wysokich urządzeń transportowych w obrębie istniejących obiektów przemysłowych.
