Prototyp zbiornika ∅3000 dla mieszanek zapraw budowlanych – Atlas
Inwestycja polegała na zaprojektowaniu prototypu wolnostojącego zbiornika magazynowego mieszanek cementowo-piaskowych, stanowiącego element linii technologicznej w zakładzie produkcyjnym Atlas w Piotrkowie Trybunalskim. Zbiornik został opracowany jako rozwiązanie indywidualne, na podstawie wytycznych technologicznych dostarczonych przez klienta.

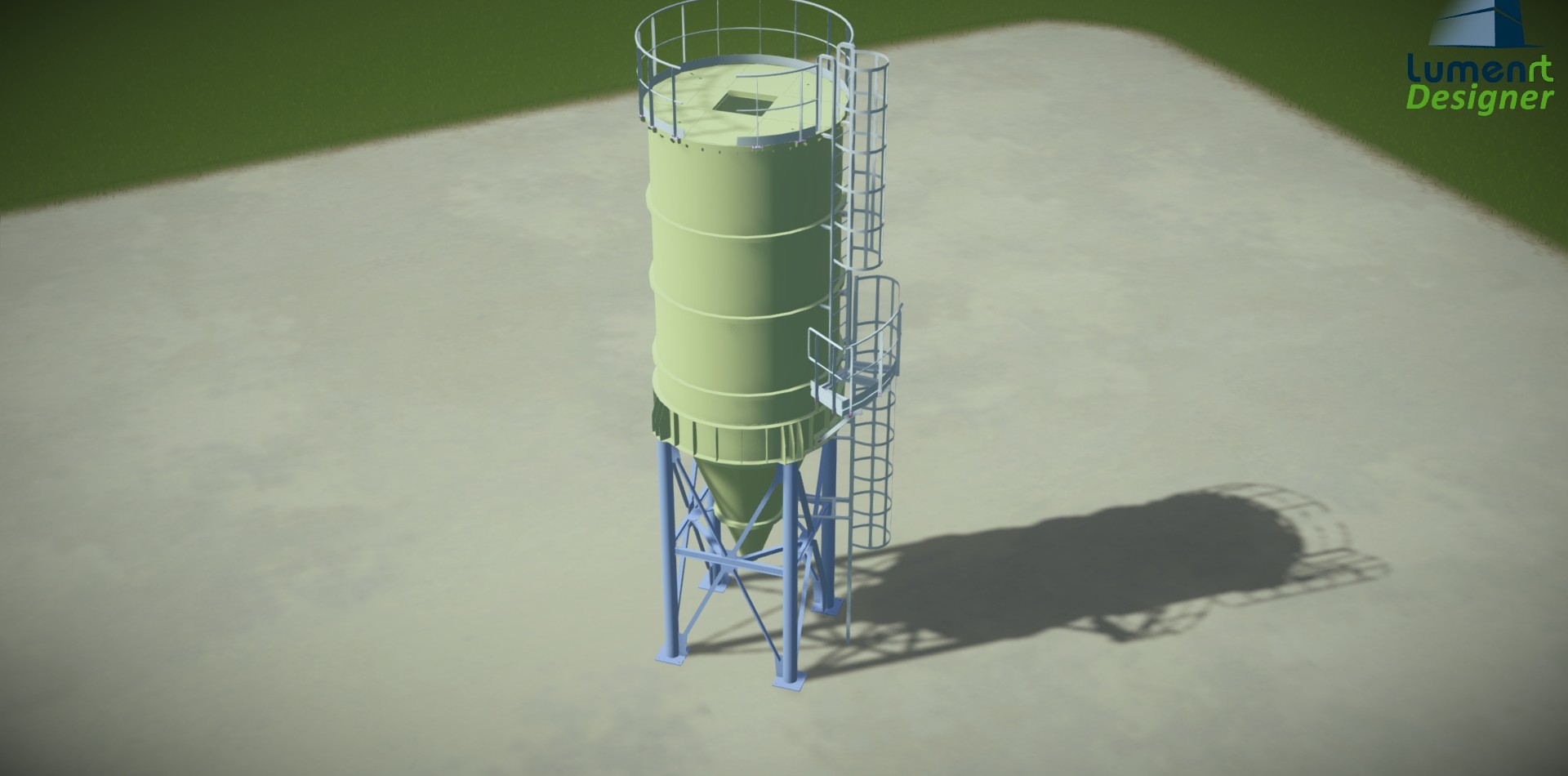

Charakterystyka zaprojektowanego obiektu:
- pojemność całkowita: 44,5 m³ (pojemność użytkowa: 41 m³)
- średnica zewnętrzna: 3,0 m
- wysokość całkowita konstrukcji: 10,27 m
- materiał magazynowany: mieszanki cementowo-piaskowe
Zakres opracowanej dokumentacji
Opracowaliśmy kompletny projekt wykonawczy obejmujący:
- konstrukcję walcowego zbiornika magazynowego z dnem stożkowym, płaszczem składającym się z pięciu carg o zróżnicowanych grubościach (od 6 do 12 mm) i lejem zsypowym
- stalową konstrukcję wsporczą w postaci czteropunktowego układu słupów o przekroju okrągłym, ze stężeniami typu „X" w każdej ze ścian i przeponą poziomą zapewniającą niezmienność postaciową układu
- pomost obsługowy na szczycie zbiornika wraz z barierkami zabezpieczającymi przed upadkiem
- komunikację w postaci systemu drabin z pomostem spocznikowym na poziomie +6,0 m
- wyposażenie dodatkowe – właz serwisowy w stropie, wewnętrzne klamry oraz stożki homogenizacyjne z regulacją położenia w pionie zapewniające równomierne wymieszanie produktu w zbiorniku
- wytyczne posadowienia i zakotwienia konstrukcji
Specyfika projektu
Charakter prototypowy oznaczał konieczność dopasowania konstrukcji do indywidualnych parametrów technologicznych klienta – do zadanych pojemności roboczych, sposobu załadunku i opróżniania oraz wymagań w zakresie homogenizacji magazynowanego materiału. Konstrukcja została wykonana ze stali S235JR i S355J0, zabezpieczona antykorozyjnie przemysłowym zestawem farb (Epinox 98 + Emapur), w klasie wykonania EXC2 zgodnie z PN-EN 1090-2.
